Электрохирургические аппараты и электрокоагуляторы: принцип работы, виды и выбор

Электрохирургический аппарат рассекает ткани и останавливает кровотечение с помощью высокочастотного электрического тока. Хирург получает в одном приборе и скальпель, и средство гемостаза: разрез почти не кровоточит, вмешательство идёт быстрее. Электрохирургия применяется в общей хирургии, гинекологии, урологии, дерматологии, стоматологии и ветеринарии. Разберём, как устроена такая техника и на что смотреть при покупке.

Что такое электрокоагулятор

Это медицинский прибор, который прижигает ткань нагревом от тока высокой частоты. Раньше так называли простые устройства для остановки кровотечения, но современные генераторы умеют и резать, поэтому слова «электрокоагулятор» и «коагулятор» в обиходе используют как синонимы. В отечественной маркировке такие изделия обозначают аббревиатурой ЭХВЧ.

Принцип работы электрокоагулятора

В основе лежит тепловое действие тока. Генератор преобразует сетевое напряжение 50 Гц в переменный ток частотой от 300 кГц до 4 МГц. На такой частоте нервы и мышцы не реагируют на импульсы, поэтому электротравмы нет, а энергия переходит в тепло там, где плотность тока максимальна, — у тонкого активного электрода.

Характер действия зависит от температуры. При 60–90 °C белки денатурируются, клетки теряют воду, мелкие сосуды спаиваются — происходит коагуляция. Если температура быстро превышает 100 °C, внутриклеточная жидкость вскипает, клетки разрушаются, и электрод рассекает ткань без усилия. Врач управляет работой прибора через форму сигнала, мощность и скорость движения инструмента.

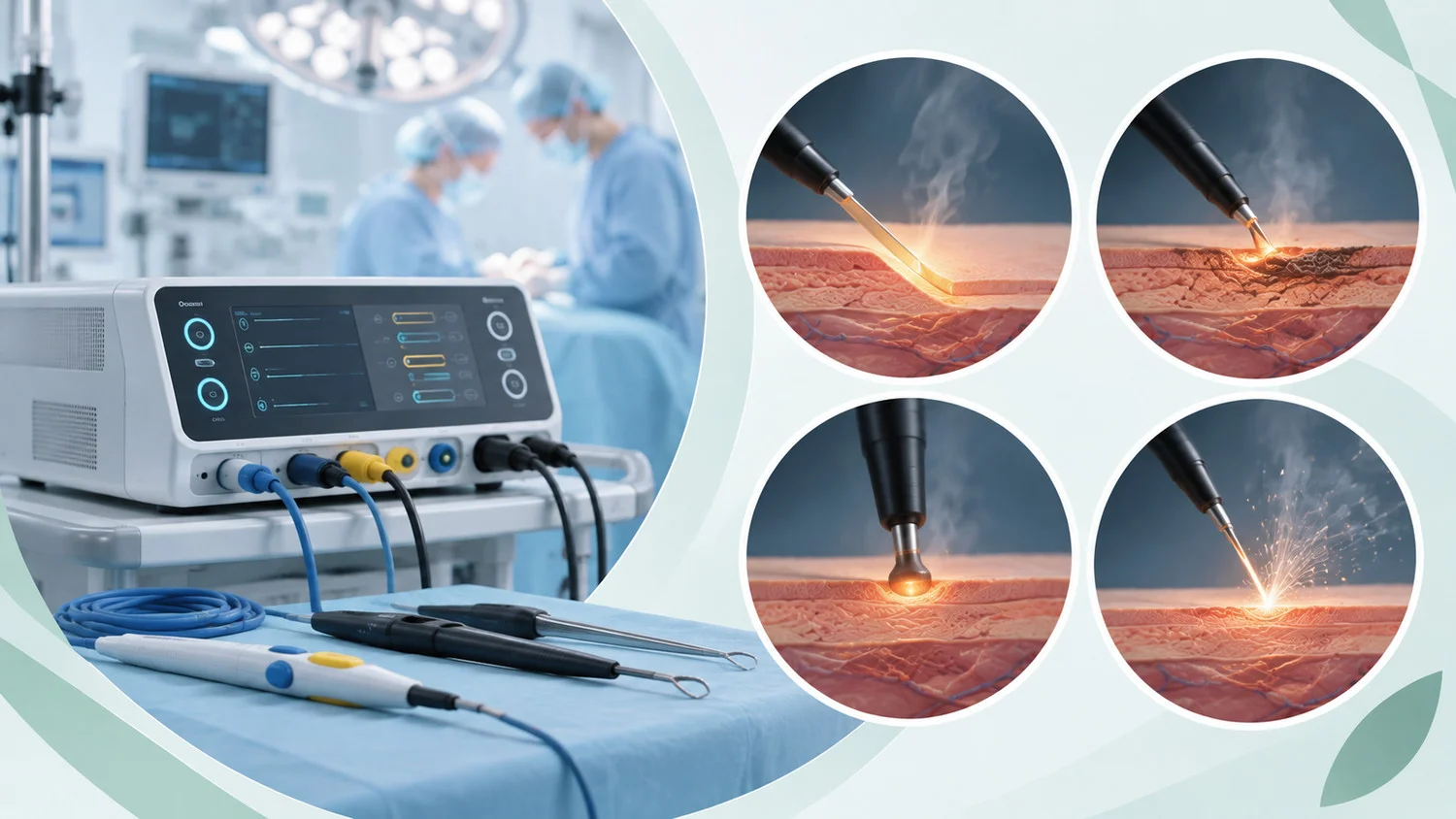

Режимы электрохирургического аппарата

Названия у производителей разные, но базовый набор одинаков:

• резание (CUT) — непрерывный сигнал низкого напряжения даёт чистый разрез со слабым гемостазом;
• смешанный вид сигнала (BLEND) — чередование импульсов и пауз позволяет резать и одновременно останавливать капиллярное кровотечение;
• контактная электрокоагуляция (COAG) — ткань высушивается при касании электродом;
• фульгурация (SPRAY) — бесконтактное воздействие искровым разрядом на обширную кровоточащую поверхность.

Чем больше доля пауз в сигнале, тем сильнее гемостатический эффект и глубже зона термического повреждения. Настройки подбирают под вид вмешательства: для тонкого разреза кожи подходит CUT, для паренхиматозных органов — BLEND или SPRAY.

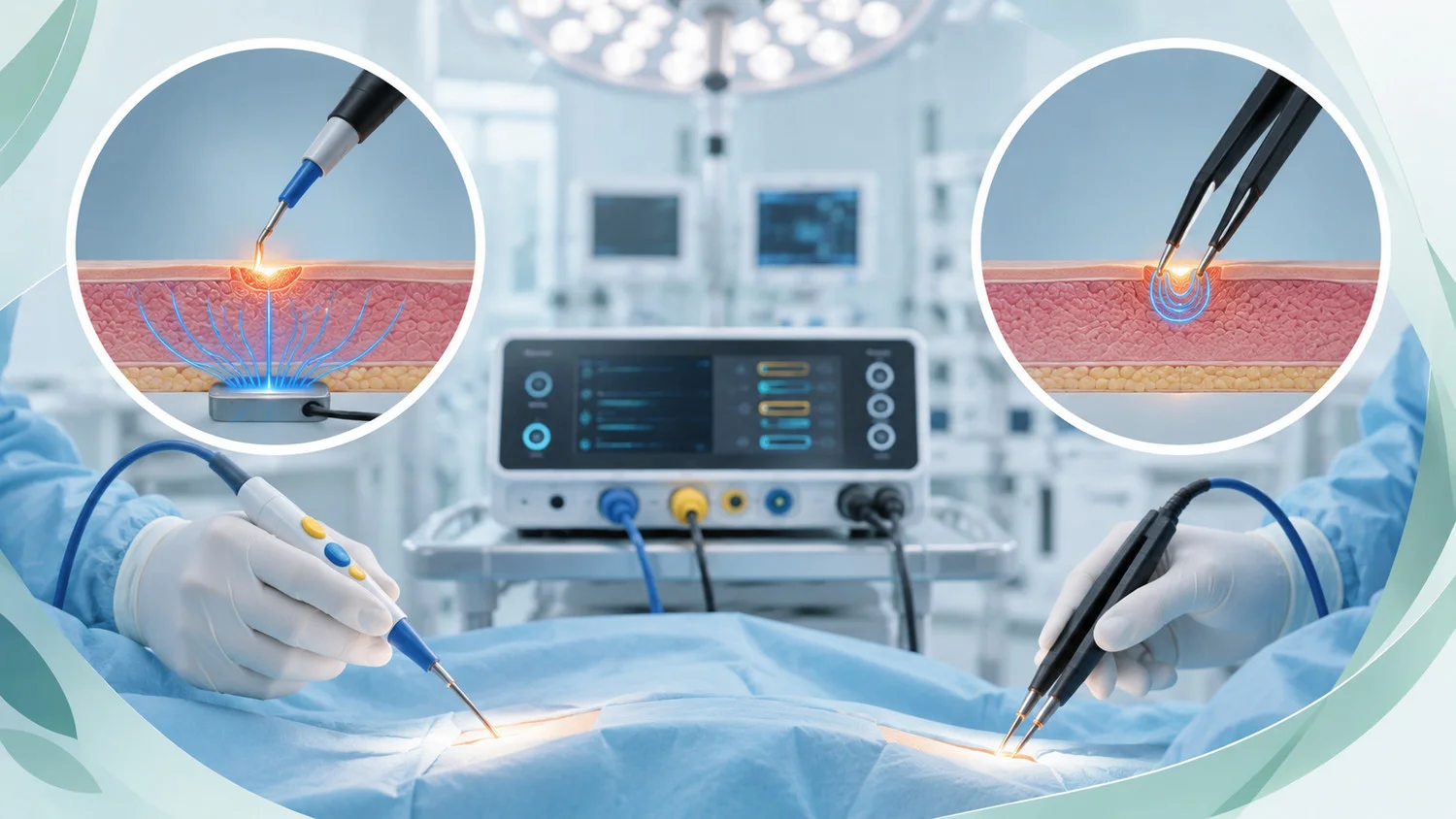

Монополярный и биполярный методы: в чём различие

Главное отличие — путь, по которому проходит ток. От него зависят сфера применения и требования к безопасности.

Монополярная электрохирургия построена на том, что ток идёт от активного электрода через тело пациента к нейтральному электроду в виде пластины на бедре или спине. Площадь пластины большая, плотность тока под ней низкая, и кожа не нагревается. При плохом контакте возможен ожог, поэтому генераторы оснащают системой контроля прилегания: если пластина отклеилась, подача энергии блокируется. Такой принцип универсален и позволяет работать с большими объёмами тканей.

Биполярная электрохирургия устроена иначе: оба электрода находятся в самом хирургическом инструменте, чаще всего это бранши пинцета. Ток проходит только через участок, зажатый между ними. Этот принцип требует меньшей мощности и почти не повреждает соседние структуры.

Сравним методы по ключевым параметрам:

Виды электрокоагуляторов

Приборы различают по мощности, набору функций и назначению. Универсальные генераторы на 200–400 Вт работают по обоим принципам подачи тока и рассчитаны на операционные многопрофильных клиник. Амбулаторные модели до 80–100 Вт используются в кабинетах дерматолога, косметолога и стоматолога для удаления папиллом и бородавок. Отдельная разновидность — радиоволновые аппараты: их отличие в частоте около 4 МГц, что даёт тонкий разрез с минимальной зоной ожога. Для эндоскопии выпускают модули аргоноплазменной коагуляции, а в сложных операциях применяют системы запаивания сосудов с обратной связью по сопротивлению ткани.

Как выбрать оборудование

Выбирать прибор стоит от задач, а не от максимальной мощности в паспорте. Перед покупкой проверьте:

1. Перечень процедур: для кабинета дерматолога избыточен генератор на 300 Вт, а для операционной недостаточен амбулаторный.
2. Мощность в каждом режиме и наличие монополярного и биполярного выходов.
3. Систему контроля нейтрального электрода и защиту от перегрузки.
4. Совместимость с инструментами: разъёмы, педали, насадки.
5. Регистрационное удостоверение Росздравнадзора и соответствие стандарту МЭК 60601-2-2.
6. Гарантию, сервис и стоимость расходников — одноразовых пластин и электродов.

Цена зависит от мощности, количества функций, производителя и комплектации. Часто выгоднее выбирать модель среднего класса с широким набором совместимых инструментов, чем флагман, половина возможностей которого не понадобится. Медицинская компания «КЕДР» поставляет электрохирургическое оборудование с доставкой по Санкт-Петербургу и России и обслуживает его в собственном сервисном центре.

Частые вопросы

Чем CUT отличается от COAG?

CUT подаёт непрерывный сигнал низкого напряжения и рассекает ткань. COAG формирует короткие импульсы высокого напряжения с длинными паузами: ткань высушивается, сосуды запаиваются.

Почему под нейтральным электродом бывают ожоги?

Причина — недостаточная площадь контакта: пластина отклеилась или наложена на волосистую кожу, рубец, костный выступ. Плотность тока растёт, и кожа перегревается. Система мониторинга прилегания отключает генератор до появления повреждения.

Опасна ли электрокоагуляция для пациентов с кардиостимулятором?

При монополярной методике ток проходит через тело и способен нарушить работу стимулятора, поэтому таким пациентам предпочтительна биполярная техника. Решение принимает врач вместе с кардиологом.

Какой мощности достаточно для косметологического кабинета?

Для удаления мелких новообразований кожи обычно хватает 30–80 Вт. Более мощные модели нужны для полостных операций, в которых электрохирургия используется для рассечения и гемостаза крупных тканевых массивов.
